SCB10-315KVA/400KVA/500KVA/630KVA800KVA1000KVA干式電力變壓器多少錢一臺￥什么價格 一、概述Summary 干式變壓器是一種鐵芯和繞組不浸于絕緣液體中的變壓器。本公司生產的環氧樹脂澆注干式變壓器產品按IEC國際標準和現行國家標準進行設計，其制造技術先進，具有低損耗、低局放、低噪音的安全、環保型產品。 The dry type transformer is a transformer with an iron core and winding not immersed in the insulating liquid. The company produced epoxy resin casting dry type transformer designs according to IEC international standards and the current national standards, advanced manufacturing technology. It’s safety and environmentally friendly products with low loss, low power, low noise. 二、標準Standards IEC 60076-11 GB 1094.11 GB/T 10228
三、型號含義Type Meaning
四、技術參數Technical Specification
10kV級SC(B)型干式變壓器技術參數
Technical Specification of SC(B) type dry-type transformer with 10kV
額定容量 Rated Power (kV•A) | 電壓組合 Voltage Combination | 聯結組別 Connection Symbol | 空載損耗 No-load Loss (W) | 負載損耗 load Loss (W) （F）（120℃） | 空載電流No-load Current (%) | 短路阻抗Short- circuit Impedance (%) |
| 高壓HV (kV) | 高壓分接范圍Tapping Range of HV (%) | 低壓LV (kV) |
| 10型 10Type | 11型 11Type | 12型 12Type |
| 30 | 6 6.3 6.6 or 10 10.5 11 | ±2×2.5 or ±5 | 0.4 | Dyn11 or Yyn0 | 190 | 170 | 150 | 710 | 2.0 | 4.0 |
| 50 | 270 | 240 | 215 | 1000 | 2.0 |
| 80 | 370 | 330 | 295 | 1380 | 1.5 |
| 100 | 400 | 360 | 320 | 1570 | 1.5 |
| 125 | 470 | 420 | 375 | 1850 | 1.3 |
| 160 | 540 | 480 | 430 | 2130 | 1.3 |
| 200 | 620 | 550 | 495 | 2530 | 1.1 |
| 250 | 720 | 640 | 575 | 2760 | 1.1 |
| 315 | 880 | 790 | 705 | 3470 | 1.0 |
| 400 | 980 | 880 | 785 | 3990 | 1.0 |
| 500 | 1160 | 1040 | 930 | 4880 | 1.0 |
| 630 | 1340 | 1200 | 1070 | 5880 | 0.85 |
| 630 | 1300 | 1170 | 1040 | 5960 | 0.85 | 6.0 |
| 800 | 1520 | 1360 | 1210 | 6960 | 0.85 |
| 1000 | 1770 | 1590 | 1410 | 8130 | 0.85 |
| 1250 | 2090 | 1880 | 1670 | 9690 | 0.85 |
| 1600 | 2450 | 2200 | 1960 | 11700 | 0.85 |
| 2000 | 3050 | 2740 | 2440 | 14400 | 0.68 |
| 2500 | 3600 | 3240 | 2880 | 17100 | 0.68 |
|
注：表中數據僅供參考，公司保留數據變動的權力，并接受特殊訂貨。 Sample data is for reference only. The company reserves the right to change the data, and to accept special orders.
20kV級SC(B)系列干式變壓器技術參數
Technical specification of 20kV SC(B) type dry-type transformer
額定容量Rated Power (kV•A) | 電壓組合 Voltage Combination | 聯結組別 Connection Symbol | 空載損耗 No-load Loss (W) | 負載損耗 load Loss (W) （F）（120℃） | 空載電流No-load Current (%) | 短路阻抗 Short- circuit Impedance (%) | 高壓HV (kV) | 高壓分接范圍Tapping Range of HV (%) | 低壓LV (kV) | 50 | 20 22 24 | ±2.5 ±5 | 0.4 | Dyn11 Yyn0 | 340 | 1230 | 2.0 | 6.0 | 100 | 540 | 1990 | 1.8 | 160 | 670 | 2470 | 1.5 | 200 | ±2×2.5 ±5 | 730 | 2940 | 1.5 | 250 | 840 | 3420 | 1.3 | 315 | 970 | 4080 | 1.3 | 400 | 1150 | 4840 | 1.1 | 500 | 1350 | 5790 | 1.1 | 630 | 1530 | 6840 | 1.0 | 800 | 1750 | 8260 | 1.0 | 1000 | 2070 | 9780 | 0.85 | 1250 | 2380 | 11500 | 0.85 | 1600 | 2790 | 13800 | 0.85 | 2000 | 3240 | 16300 | 0.7 | 2500 | 3870 | 19300 | 0.7 |
注：表中數據僅供參考，公司保留數據變動的權力，并接受特殊訂貨。 Sample data is for reference only. The company reserves the right to change the data, and to accept special orders.

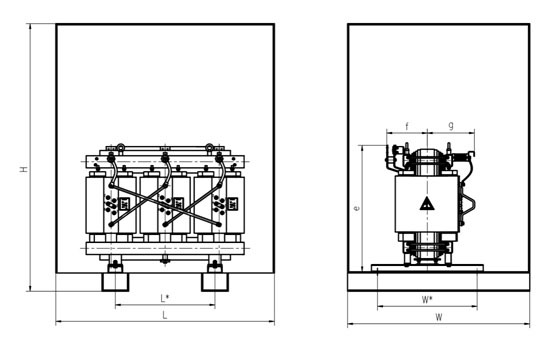

五、外形尺寸圖Overall Dimension Drawing 10kV級SC(B)型干式變壓器外形尺寸圖 Overall dimension drawing of 10kV SC(B) type dry-type transformer |
| 額定容量 Rated Power （kVA） | 尺 寸 Overall Dimension (mm) |
| L | W | H | L* | W* | e | f | g |
|
| 160 | 1500 | 1200 | 2200 | 550 | 660 | 930 | 263 | 330 |
| 200 | 1500 | 1200 | 2200 | 550 | 660 | 940 | 268 | 338 |
| 250 | 1500 | 1200 | 2200 | 550 | 660 | 950 | 273 | 344 |
| 315 | 1500 | 1250 | 2200 | 550 | 660 | 960 | 278 | 350 |
| 400 | 1600 | 1300 | 2200 | 550 | 820 | 970 | 285 | 355 |
| 500 | 1700 | 1350 | 2200 | 660 | 820 | 985 | 295 | 360 |
| 630 | 1700 | 1350 | 2200 | 660 | 820 | 992 | 313 | 377 |
| 800 | 1800 | 1400 | 2200 | 820 | 820 | 1039 | 343 | 388 |
| 1000 | 1900 | 1400 | 2200 | 820 | 820 | 1109 | 351 | 391 |
| 1250 | 1900 | 1500 | 2200 | 820 | 820 | 1177 | 363 | 425 |
| 1600 | 2100 | 1700 | 2200 | 820 | 820 | 1535 | 323 | 390 |
| 2000 | 2300 | 1700 | 2300 | 1070 | 1070 | 1650 | 340 | 410 |
| 2500 | 2300 | 1700 | 2400 | 1070 | 1070 | 1780 | 360 | 430 |
|
注：提供的外形尺寸僅為設計選型時參考，最終尺寸以產品實際尺寸為準。 Note:The overall dimension is only for reference.
品介紹
35kV級SC(B)10干式變壓器用于將20kV電網電源直接降低為400V配電電源或10kV輸電電源為用戶供電。由于具有諸多顯著優點，為越來越多的工程所采用。  執行標準
GB6450-1986干式電力變壓器
GB/T10228-1997干式電力變壓器技術參數和要求
GB/T17211-1998干式電力變壓器負載導則
GB1094.3-2003電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙
JB/T10088-2004 6~500KV級電力變壓器聲級
JB/T56009-1998干式電力變壓器產品質量分等
35kV級SC(B)10干式變壓器主要優點有：
1、減少占地和多級變電工程建設，具有顯著的社會效益。
2、節省工程投資，提高經濟效益。
3、減少10kV輸變電環節，使運行維護費用明顯降低。
4、采用高壓小電流代替低壓大電流輸電，減少線路損耗，降低線路運行成本。
5、20kV電源直接進入用電中心，有效提高供電的可靠性。 35kV級SC(B)10干式變壓器產品特點：
1、高性能、低損耗，為9型系列的換代產品。
2、選用優質硅鋼片，同時大幅降低磁通密度，減小運行中硅鋼片磁致伸縮量，有效降低噪音。
3、優化高壓線圈結構，改善了層間電壓和電容的分布，大大提高了產品耐受大氣過電壓和操作過電壓的沖擊能力，同時也改善了電場分布，使產品局放量進一步降低。
4、可配置溫控系統和風冷裝置，在負荷過大時自動啟動風機冷卻裝置，有效提高設備過負荷能力。 35kV級SC(B)10干式變壓器技術參數
型號
TYPE | 聯結組標號 | 電壓組合（KV） | 空載電流
% | 空載損耗 W | 負載損耗 W（120℃） | 短路阻抗
% | 高壓KV | 高壓分接范圍% | 低壓KV | SCB10-315/35 | Yyn0
或
Yd11 | 35
或
38.5 | ±5%
或
2×2.5% | 0.4
3.15
6
6.3
10
10.5
11 | 2 | 1160 | 4170 |
| SCB10-400/35 | 2 | 1360 | 5360 |
| SCB10-500/35 | 2 | 1600 | 6590 | 6 | SCB10-630/35 | 1.8 | 1840 | 7680 |
| SCB10-800/35 | 1.9 | 2220 | 9350 |
| SCB10-1000/35 | 1.9 | 2640 | 10880 | 7 | SCB10-1250/35 | 1.7 | 3090 | 12840 |
| SCB10-1600/35 | 1.7 | 3650 | 15390 |
| SCB10-2000/35 | 1.5 | 4200 | 18110 | 8 | SCB10-2500/35 | 1.5 | 4800 | 21680 |
| SCB10-3150/35 | 1.3 | 5000 | 24400 |
| SCB10-4000/35 | 1.3 | 6950 | 29330 | 9 | SCB10-5000/35 | 1.1 | 8320 | 34770 |
| SCB10-6300/35 | 1.1 | 9840 | 40630 |
| SCB10-8000/35 | Yd11
或
Ynd11 | 1 | 11200 | 45050 |
| SCB10-10000/35 | 1 | 12800 | 51200 | 7 | SCB10-12500/35 | 0.9 | 16150 | 55300 | SCB10-16000/35 | 0.8 | 19560 | 59800 |
|
